介绍连续模废料输送结构以及应用说明
2019-08-13 13:14:30
2018次访问

浙江刮板输送线设备

  介绍连续模废料输送结构以及应用说明

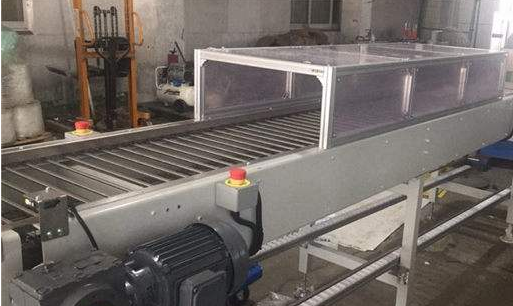

  连续模废料输送也称输送机,运用输送带的连续或间歇运动来输送各种轻重不同的物品,既可输送各种散料,也可输送各种纸箱、包装袋等单件重量不大的件货,用途广泛。连续模废料输送主要是完成其物料的输送任务。在环绕库房、生产车间和包装车间的场地,设置有由许多皮带输送机、滚筒输送机等组成的一条条输送链,经首尾连接形成连续的输送线。


  连续模废料输送自动控制系统主要利用PLC控制技术,使系统按照生产指令,通过系统的自动识别功能和输送线系统,自动地和柔性地把托盘箱里的生产物料,以zui佳的路径、zui快的速度,准确地从生产场地的一个位置输送到另一个位置,完成生产物料的时空转移,保证各种产品的生产按需要协调地进行和按需要迅速地变化。保证工厂设备和生产的高效率运行。在这个过程中,zui佳路径控制成为物流自动控制系统的技术关键,而系统其他部分则围绕路径控制进行相应工作。


  分拣式连续模废料输送口处设有和路径叉口装置、升降机和地面输送线。这样在库房、生产车间和包装车间范围内形成了一个既可顺畅到达各个生产位置同时又是封闭的循环输送线系统。所有生产过程中使用的有关材料、零件、部件和成品的等物料,都须装在贴有条形码的托盘箱里才能进入输送线系统。在生产管理系统发出的生产指令的作用下,装有物料的托盘箱从指定的入口处进入输送线系统。


  在连续模废料输送的各入口处,操作人员按照生产计划,把物料按种类装入不同的托盘箱,再通过手持式条形码激光扫描仪把这些托盘箱的条形码输入到生产管理系统中。生产管理系统对收到的每个托盘箱条形码,依据生产调度计划,立即产生一条该托盘箱的生产指令,并放入到生产指令表格中,以便物流自动控制系统查找。每条生产指令内容由三部分组成:该托盘箱上的条形码代码、该托盘箱在输送线上的入口位置和出口位置。




  皮带机连续模废料输送的材质有:橡胶、硅胶、PVC、PU等多种材质,除用于普通物料的输送外,还可满足耐油、耐腐蚀、防静电等有特殊要求物料的输送。采用专用的食品级输送带,可满足食品、制药、日用化工等行业的要求。

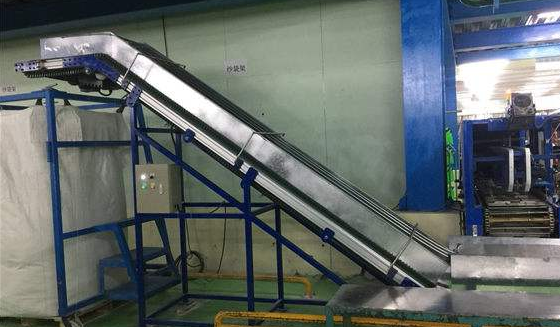

  连续模废料输送结构形式有:槽型皮带机、平型皮带机、爬坡皮带机、转弯皮带机等多种形式,输送带上还可增设提升挡板、裙边等附件,能满足各种工艺要求。输送机两侧配以工作台、加装灯架,可作为电子仪表装配,食品包装等皮带机装配线。


  驱动方式有:减速电机驱动、电动滚筒驱动。


  调速方式有:变频调速、无极变速。


  架材质有:碳钢、不锈钢、铝型材。


  连续模废料输送应用范围:轻工,电子,食品,化工,木业,机械等行业。


  皮带机连续模废料输送特点:皮带机输送平稳,物料与输送带没有相对运动,能够避免对输送物的损坏。噪音较小,适合于工作环境要求比较安静的场合。结构简单,便于维护。能耗较小,使用成本低。




  连续模废料输送的性能、适用范围以及特点应用


  连续模废料输送产品性能:

  (1)冲床废料输送线可处理各类切屑;也可作为冲床,冷墩机床小型零件的输送装置。

  (2)输送效率高,输送速度选择范围大。

  (3)链板宽度多样化,结构形式分为无缝链板和有缝链板两种。

  (4)流线造型,美观大方,排屑顺畅。

  (5)冲床废料输送线具有过载保护功能。


  连续模废料输送适用范围


  冲床废料输送机广泛应用于数控机床、组合机床、加工中心、专业化机床、流水线、自动线等切屑,大型机床及生产线的远等距离的切屑输送。链板排屑机产品说明:本装置系列化、通用化、标准化程度高,操作简单、运行可靠、拆装方便、维修容易。冲床废料输送机亦可与其它排屑装置联合使用,形成各种形式排列的切削处理系统。


  连续模废料输送的特点


  (1)输送线体积小、效能高;为铜、铝、铸铁等碎屑除送之适合机型,刮板宽度多元化,提供了绝佳的搭配弹性及有效的应用,坚固的刮板组合,强度高、配合精准、动作稳定安静,扭力限制设定,有效降低了操作不当所造成之损害。


  (2)输送线主体材料采用客户要求厚度的A3冷板焊接,整体连接组合而成,无渗漏现象。采用缝隙板过滤,带自清洗毛刷。链条采用国际31.75mm或者50.8mm双向连接而成。输送刮板采用1Crl8不锈钢与进口聚氨酯胶条制作连接组成。


  (3)链条与刮板连接使用(不锈钢自锁螺丝)方便更换。刮板底部采用客户要求厚度的1Crl8不锈钢(不吸磁)板,作为磁板与刮板之间的隔层,底部镶有巴西进口高强度钕铁硼材料磁铁。


  连续模废料输送的应用


  输送线主要用于机械加工过程中金属、非金属材料所切割下来的颗粒状、粉状、块状及卷状切屑的输送。可用于数控车床、加工中心或其它机床安放空间比较狭窄的地方。与其他排屑装置联合使用,可组成不同结构型式的排屑系统。


  冲床废料输送线分有芯和无芯两种,它一般与其他类型的排屑机配合,将从防护罩或工作台收集来的铁屑输送到排屑机进屑口,再由排屑机输送到收集车上。螺旋式排屑机也可以安装喇叭,直接将废屑从喇叭口排到机集屑车上。输送线安装方便,工作可靠,推进速度可按用户要求。


  连续模废料输送产品说明


  本装置是利用永磁材料所产生的强磁场的磁力,将切屑吸附在排屑机的工作磁板上,或将油中、乳化液中的颗粒状、粉状及长度≤150毫米的铁屑吸附分离出来,输送到指定的排屑地点或集屑箱中。可处理粉状、颗粒状及长度小于100毫米的铁屑及非卷屑,或将油、乳化液中的碎屑分离,输送至指定的排屑箱中。
